管道容積流量計怎么接線

點擊次數:1806 發布時間:2021-12-01 10:47:16

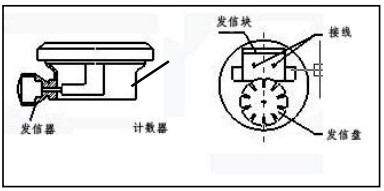

發信器

GF—ⅠGF—Ⅱ型發信器是一種高精度脈沖傳感器,它 與 LC 系列管道容積流量計配套使用,可將被測介質的流 量轉換為電脈沖信號,供遠傳使用。

6.1 技術參數

1. 工作電壓:DC12/24V

2. 傳輸距離:1KM

3. 電性能精度:±1 個脈沖

4. 使用環境溫度:-10~+65℃

5. 防爆等級:ExdⅡBT4

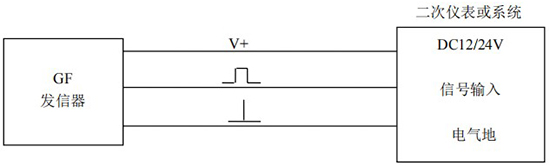

6.2 GF 發信器接線圖

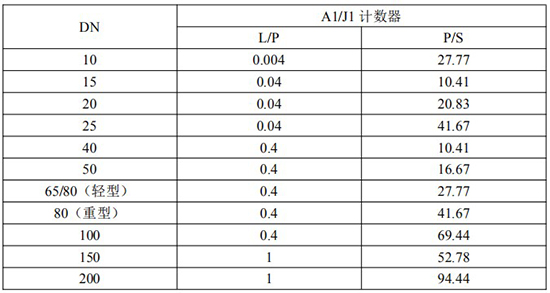

6.3 發信器與 LC 系列管道容積流量計配合脈沖當量



MF 系列 4—20mA

MF 流量變送器是采集流量計的流量信號轉換成 4-20mA、輸出給系統終端的一個轉換器。


LB07 共有 5 個參數即 P00-P04,說明如下:

P00:流量計的系數(脈沖當量),單位 0.00001-9.99999 升/ 脈沖

P01:流量計的*大流量(即量程)單位 m3/h,固定二位小數

P02:流量計的*小流量(用于計算回零時間)單位 m3/h,固 定二位小數

P03:4-20mA 調零,值越大,電流越大,反之亦然

P04:4-20mA 調滿,值越大,電流越大,反之亦然

調試方法

LB07 共有二個按鍵左鍵(M 鍵)和右鍵(S 鍵),儀表接線完畢后,屏幕會顯示 LB07 然后顯示 F 0.00,進入運行狀態。在運行狀態短按 M 鍵,屏幕切換到顯示累計量,單位升。再短按一次 M 鍵,屏幕顯示電流值。用戶可用測試設備進行核對。再按 M 鍵依次循環顯示以上三個值。

顯示累計量時按 S 鍵,累計清零。此功能用于調校是否丟脈沖。

參數修改

在運行狀態下,長按 S 鍵不松,屏幕會顯示 P00 接著顯示 P00 值,再短按 S 鍵,顯示 P01、P02 依次循環。如要修改某個變量,在顯示變量值后,短按一次 M 鍵,改變量值的*一位會閃爍顯示, 可用 S 鍵加,再移位、再加。當該變量設定好后,短按 M 鍵至所有位都不閃爍時,端按 S 鍵,顯示 下一個變量,依此修改。當所有的都修改完畢后,按住 S 鍵不松,直至屏幕顯示 SaUEd 閃爍返回運 行狀態,此時參數已保存。

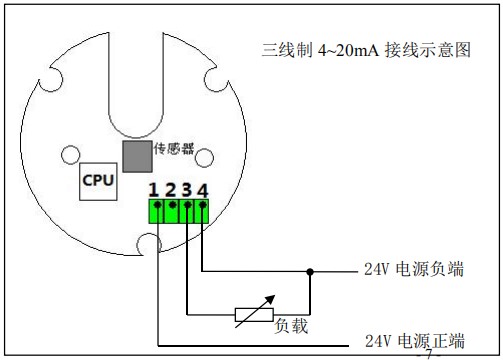

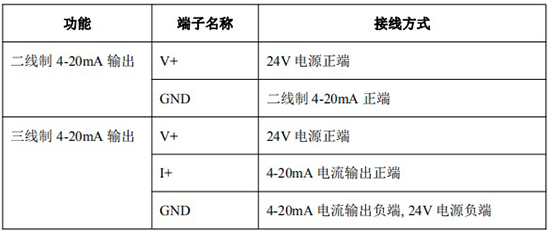

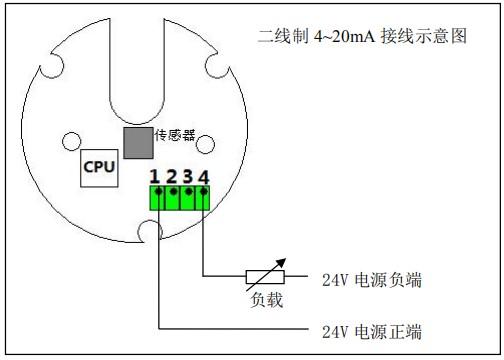

接線說明

1:V+;

2:SO

3:I+

4:GND
