當前位置:*頁>>產品展示>>流量計系列>>轉子流量計>>襯四氟轉子流量計

襯四氟轉子流量計

襯四氟轉子流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LZ
  • 測量范圍:0.0025~60m3/h
  • 精度等級:±1.5%
  • 公稱通徑:DN15~DN100
  • 適用介質:液體、氣體
  • 工作壓力:1.6~4.0MPa
  • 工作溫度:-80℃~200℃
  • 供電方式:24VDC
  • 訂貨號:EBTHSEKOL666
襯四氟轉子流量計產品簡介
金屬管浮子流量計是工業自動化過程控制中常用的一種面積流量測量儀表。它具有體積小,工作運行穩定可靠,適用于測量液體,氣體(氣體流量計)、各種流量的測量和在各種環境中使用。
金屬管浮子流量計智能變送器以MCU微處理器為核心,利用磁傳感器,通過數字濾波,軟件修正等數字信號處理技術,對磁場變化進行檢測,并通過液晶顯示屏幕,提供良好的人機交互界面,可輸出4-20mA電流信號,上下限報警等多種信號。顯示瞬間流量和積累流量,為用戶提供更多方便,廣泛應用于國防、化工、石油、冶金、能源、醫藥、輕工、食品、水處理等工業部門中的流量檢測和過程控制。

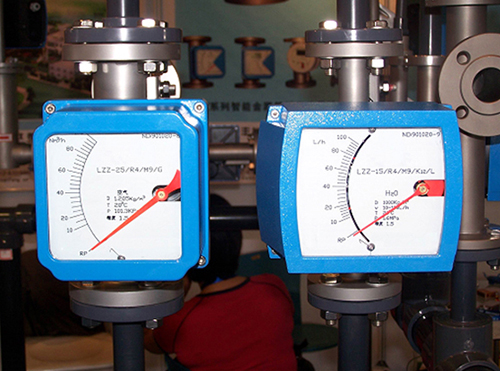

襯四氟轉子流量計產品圖


襯四氟轉子流量計主要特點
1、堅固的全金屬結構設計型浮子流量計
2、金屬管浮子流量計采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5.金屬管浮子流量計適用于小口徑和低流速介質流量測量。
6.工作可靠,維護量小,壽命長。
7.對于直管段要求不高。
8.較寬的流量比10:1。
9.雙行大液晶顯示,可選現場瞬時/累積流量顯示,可帶背光。
10.單軸靈敏顯示。
11.非接觸磁耦合傳動。
12.全金屬結構,適于高溫、高壓和強腐蝕性介質。
13.金屬管浮子流量計可用于易燃、易爆危險場合。
14.可選二線制、電池、交流供電方式。
15.帶有數據恢復,數據備份及掉電保護功能。

襯四氟轉子流量計結構原理
LZ系列金屬管浮子流量計由二部分組成:
傳感器-測量管及浮子;
信號變送器-指示器;

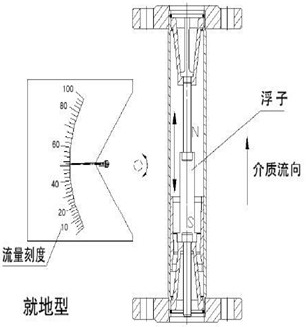

襯四氟轉子流量計結構圖
傳感器的觸液材質有四種:不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE;用戶可根據不同的角液材質,來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求,用戶在選型時,可以選擇不同的指示器組合,來實現不同的測量要求。 流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時,浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時,浮子即相對而言靜止在某個位置,這個位置隨浮子與錐管的環面積、流體流速而變化,浮子的位置即對應被測介質流量的大小。

襯四氟轉子流量計技術參數
1、測量范圍:水(20℃)2.5-300000 l/h,空氣(20℃,0.1013MPa)0.07-3000m3/h 參見流量表,特殊流量可訂制
2、量程比:標準型10:1,特殊型20:1
3、精度:標準型1.5級
4、壓力等級:標準型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa,夾套的壓力等級為1.6MPa,特殊型在選型和訂貨前應與工廠協商
5、壓力損失:7kPa-70kPa
6、介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃,高溫型:*高可達400℃
7、介質粘度:DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8),DN25: <250mPFa.s,DN50-DN150: <300mPa.s
8、環境溫度:液晶型-30℃-+85℃,指針型-40℃-+120℃
9、連接形式:標準型:DIN2501標準法蘭,特殊型:由用戶指定的任意標準法蘭或螺紋
10、電纜接口:M20*1.5
11、供電電源:標準型24VDC二線制4-20mA(10.8VDC-36VDC),交流型:85-265VAC ? ?50HZ,電池型:3.6V@4AH鎳氫電池
12、報警輸出:上限或下限瞬時流量報警
13、標準型:集電*開路輸出(*大100mA@30VDC內部阻抗100歐)
14、特殊型:繼電器輸出(觸點容量*大5A@250VAC)
15、脈沖輸出:累積脈沖輸出,*小間隔50毫秒
16、液晶顯示:瞬時流量顯示數值范圍:0-50000
17、累計流量顯示數值范圍:0-99999999
18、防護等級:IP65
19、防爆標志:本安型iaⅡCT6 隔爆型dⅡCT6

襯四氟轉子流量計流量范圍表

襯四氟轉子流量計口徑流量范圍表


襯四氟轉子流量計選型說明

                代號                測量管結構
                KM-LZ                下進上出
                                 下進上橫出
                                 下橫進上橫出
                                 右進左出
                                 左進右出
                                 代號                接液材質
                R0                0Cr18Ni2Mo2Ti
                R1                1Cr18Ni9Ti
                Rp                PTFE
                T1                鈦合金
                R4L                304L
                                 代號                管道口徑
                DN15                15
                DN25                25
                DN50                50
                DN80                80
                DN100                100
                DN150                150
                DN200                200
                                 代號                附加結構
                無
                T                夾套型
                Z                阻尼型
                G                高溫型
                Y                高壓型
                                 代號                指示器形式代碼組合
                M1                就地指示器,機械指示瞬時流量
                M2                供電型,機械指示瞬時流量,液晶顯示瞬時/累積流量
                M3                供電型,無機械指示,液晶顯示瞬時/累積流量
                                 代碼                供電方式
                無                只限M1指示器
                A                220VAC,4-20mA輸出
                B                電池供電,無輸出
                C                24VDC,二線制供電,4-20mA輸出
                D                24VDC,三、四線制供電,4-20mA輸出
                                 代號                防爆標志
                l                本安iaCT5方型殼體
                d                隔爆Diibt4園殼體
                                 代號                報警或脈沖輸出
                無                無報警或脈沖輸出
                K1                上限報警或一路脈沖輸出
                K2                下限報警或一路脈沖輸出
                K3                上、下限報警或雙路脈沖輸出

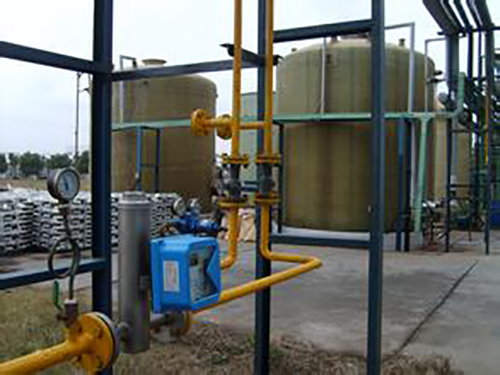

襯四氟轉子流量計工作現場圖
